結論：パッシブ4chボリュームコントローラーは音声をまとめて出力すること自体はできます。
ただし、MIC＋LINEの混在用途には適さず、用途を限定して使う必要があります。
以前、購入前の検討段階でこの製品を紹介しました。
今回実際に届いたので、
簡易パッシブミキサーとして使えるかどうかを検証しました。
届いてみたら仕様が違った
実機が届いて確認したところ、

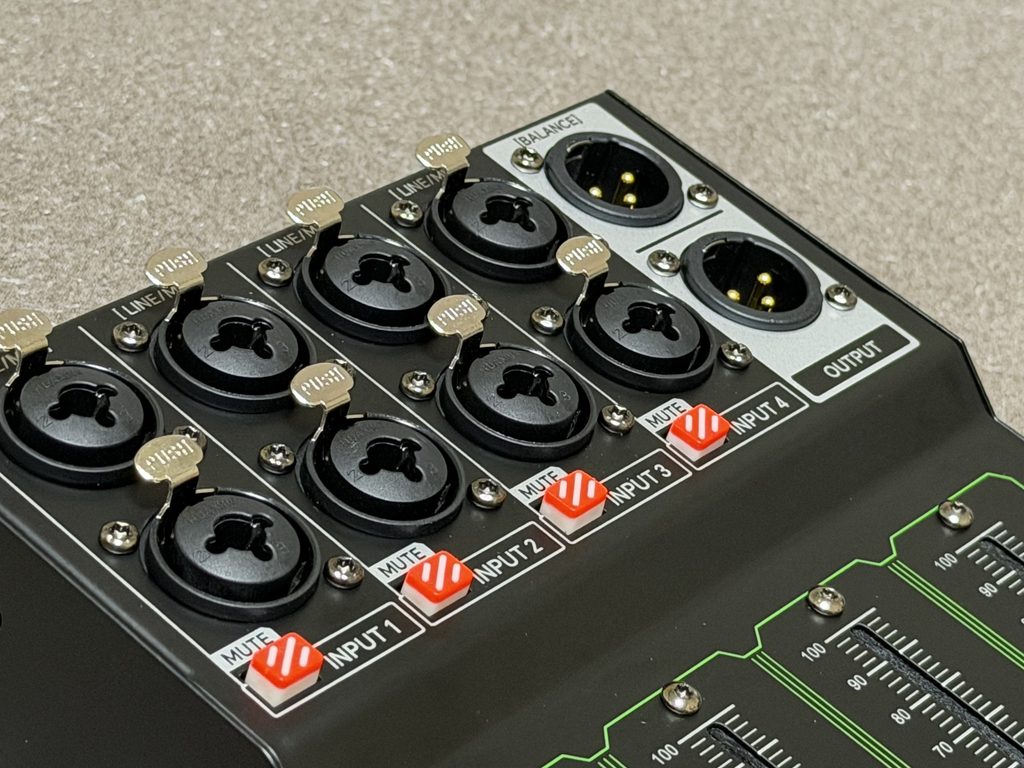

商品説明にはなかったMUTEスイッチが各chに追加されていました。

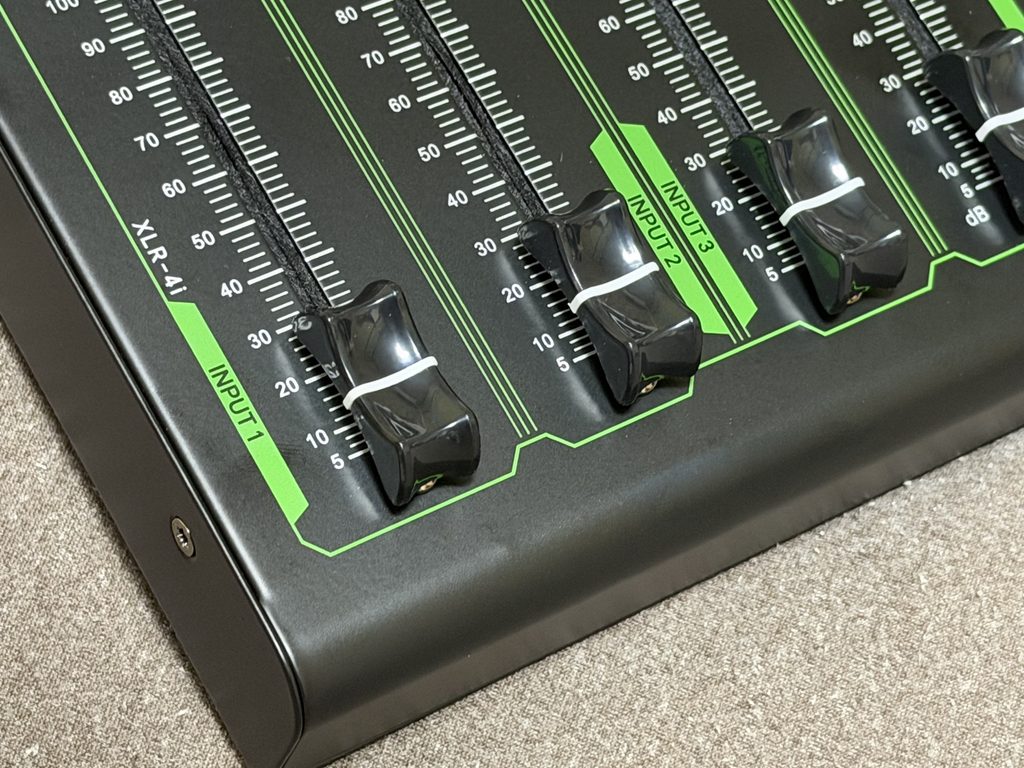

また、フェーダーの目盛りについても、
商品説明では最下端が「0」と表記されていましたが、
実機では「5」となっていました。
購入前から期待しすぎず検証するつもりでいたので、
まずは実際に使えるかどうかを確かめることにしました。
まず構造を確認した
実機は上下2系統の独立した構成になっており、
それぞれ4入力を1出力へまとめる4in1outになっていました。
各入力にはフェーダーとMUTEスイッチがあり、
電源不要のパッシブ設計です。
フェーダー最下端でも音が消えない
検証してまず気になったのが、
フェーダーを最下端にしても音声が完全には消えない点です。
一方、各chのMUTEスイッチをONにすると完全に無音になりました。
フェーダーの目盛りが「0」ではなく「5」スタートになっていることとも合わせて考えると、
この製品では、
- フェーダー最下端 ＝ 完全MUTEではない
- MUTEスイッチ ＝ 完全MUTE
という設計の可能性が高いと考えられます。
ただし、内部回路を分解して確認したわけではないため、断定はできません。
複数chを同時に使うと干渉が起きた
次に気になったのが、
あるchのフェーダー操作が別chの音量にも影響するという挙動です。

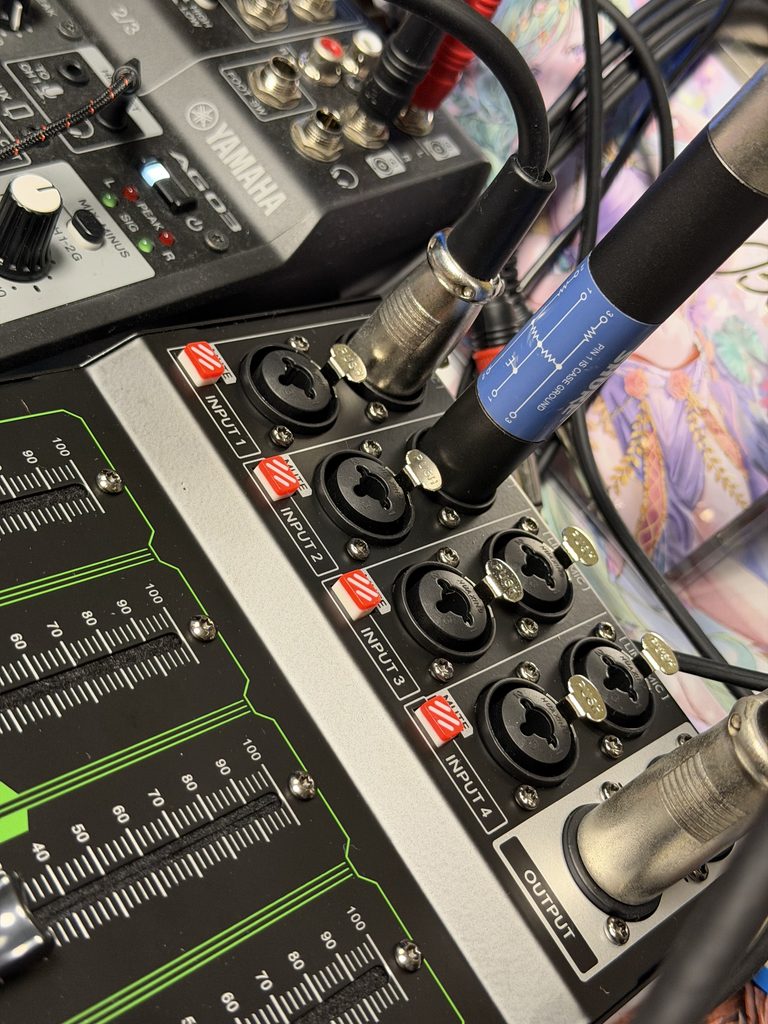

INPUT 1にマイクを接続した状態で、
別のINPUTをミキサーへ繋いで確認したところ、
INPUT 1の信号が別INPUT端子側にも現れることを実機で確認しました。
つまり、各入力が完全に独立・アイソレーションされている構造ではないと考えられます。
あくまで実測での確認結果であり、
「〜という回路になっている」とまでは断定できません。
MIC＋LINE混在は難しかった
当初想定していた用途は、
LINE信号を−40dB PADでマイクレベル付近まで減衰させ、
マイクと同じバスにまとめるという使い方でした。
実際に試してみたところ、
LINE音声とマイク音声の両方を出力すること自体はできました。
ただし、
- フェーダー最下端にしてもLINE音声が聞こえる
- あるchのフェーダーを操作すると別chの音量も変化する
- LINE側のフェーダーを上げるとマイク音量が小さくなる
といった挙動が確認されました。
LINE信号のみで同じ条件で試しても同様の現象が起きたため、
MIC/LINE混在や−40dB PADだけが原因ではなく、
本機のパッシブ回路の特性が関係していると考えられます。
使える場面・使えない場面
今回の検証結果から、以下のように整理できます。
使える可能性がある用途
- MICのみを複数入力してまとめる
- LINEのみを複数入力してまとめる
適さない用途
- MIC＋LINEを混在させて各chを独立してレベル調整したい場合
- 一般的なミキサーのように各chが完全に独立していることを前提とした運用
ただし、同一レベルの複数ソースを接続した場合に
ch間の干渉がどの程度起きるかについては、
追加で検証する余地があります。
まとめ
パッシブ4chボリュームコントローラーは、
「まったく使えない」という結果ではありませんでした。
音声をまとめて出力すること自体はでき、
フェーダーによるレベル変化やMUTEも機能しています。
ただし、複数ch間で信号や負荷が相互に影響する挙動が確認されたため、
MIC＋LINEを混在させて各chを独立してコントロールする用途には適しませんでした。
用途を限定した上で使うのであれば、
電源不要のシンプルな構成として活用できる場面はあると思います。
